При монтаже преобразователей на теплообменном оборудовании необходимо выбрать точки, воздействие на которые обеспечит оптимальное распределение ультразвуковой энергии по теплообменной поверхности и получение наибольшего эффекта.

    Общий подход при выборе точек приварки преобразователей заключается в том, что преобразователи должны монтироваться на элементах, объединяющих пучки и экраны труб - барабанах, коллекторах, трубных решетках и т.д. При этом важно, чтобы по трубам распространялись изгибные составляющие колебании, то есть преобразователь должен быть установлен, по возможности, перпен-дикулярно плоскости поверхности нагрева.

    Для котлов различных типов излучатели располагаются на коллекторах и барабанах для защиты от образования карбонатных отложений в основном экранных и конвективных пакетов. При этом предпочтительнее симметричное расположение излучателей и подключение к одному каналу.

    Приведенные ниже схемы монтажа преобразователей многократно применялись на практике, и при этом получены положительные результаты. Однако этими схемами не предусмотрено все многообразие теплообменного оборудования, применяемого в теплоэнергетике, поэтому места установки преобразователей и их число должны определяться в каждом случае конкретно.

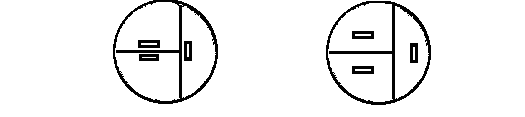

1. При установке преобразователей на теплообменном оборудовании с имеющейся накипью надо иметь в виду, что возможна закупорка горизонтально расположенных труб отслоившейся накипью. Поэтому необходимо, до полного отслоения накипи, через каждые 15-20 дней прочищать и промывать трубы. При вертикальном расположении труб необходимо очищать нижние водяные камеры или нижние барабаны и коллектора котлов. Поэтому, устройства серии USP лучше устанавливать на предварительно очищенном теплообменном оборудовании. 2. Преобразователи необходимо приваривать как можно дальше от рёбер жёсткости и перегородок водяных камер (см. например рис. Б1). Рёбра жёсткости и перегородки являются гасителями колебаний. В зоне приварки преобразователей не должно быть никаких прокладок и уплотнителей. Если без них невозможно обойтись, то необходимо вырезать окна для прохождения ультразвука.

    При озвучивании массивных стенок для увеличения амплитуды колебаний устанавливается несколько преобразователей рядом друг с другом. Для достижения синхронности колебаний преобразователи должны подключаться на один канал генератора.

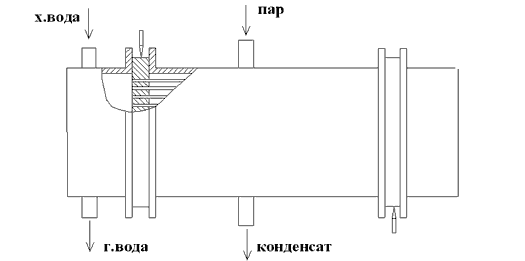

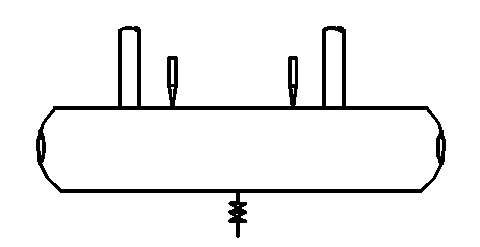

    При озвучивании теплообменного оборудования, имеющего трубную доску, например, в пароводяных подогревателях (бойлерах), где поверхность теплообмена выполнена из латунных трубок, закрепленных в трубных досках, излучатели крепятся на трубных досках или на поворотных камерах, как показано на рис.Б2, рис.Б3. Количество излучателей определяется диаметром трубной доски, длиной бойлера и скоростью нарастания отложений. При установке излучателей на поворотных камерах необходимо ось волновода преобразователя располагать параллельно осям труб теплообменного оборудования. Если этим не обеспечивается чистота поверхности труб теплообменного оборудования, необходимо дополнительно установить преобразователь и на выходе.

    Аналогично монтируются излучатели на мазутоподогревателях и других видах теплообменного оборудования.

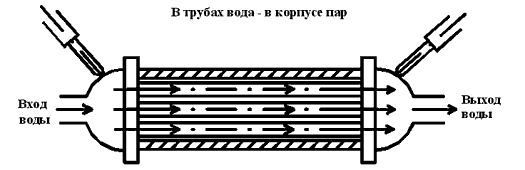

Рис.Б2
Установка излучателей на тепловом оборудовании

1. При многоходовом исполнении теплообменного оборудования преобразователи устанавливаются на входе и на поворотных камерах (см., например рис. Б3)

    При озвучивании нескольких объектов от одного генератора необходимо придерживаться следующих правил:

1. Толщина стенок теплообменного оборудования должна быть одинаковой. 2. Если поверхность имеет сферическую форму, то сферы должны быть одинаковой формы и толщины.

    Несоблюдение этих правил приводит к трудностям настройки преобразователей устройства на одинаковую резонансную частоту.

Монтаж преобразователей на котлах типа ДКВР

    На котлах ДКВР паропроизводительностью 2,5; 4 и 6,5 т/ч давлением 1,3 МПа монтируются два устройства USP-300 или два устройства USP-500, или одно устройство USP-900, или одно устройство USP-1000 (4-6 излучателей) согласно схеме, изображенной на рис.Б4а . На переднем фронте котла на коллекторах боковых экранов над смотровыми люками устанавливается по одному излучателю (рис.Б4.б, в), на заднем фронте котла устанавливается по одному излучателю на верхнем и нижнем барабанах (рис. Б4.а,б ). Излучатели должны привариваться нормально к поверхности в указанных точках, сварочные работы необходимо выполнять согласно изложенной выше технологии.

    На котлах ДКВР-10-13 дополнительно устанавливаются 2 излучателя на коллекторе заднего экрана, как показано на рис. Б5 2 устройства USP-1000. При интенсивном накипеобразовании могут быть установлены еще по одному излучателю на фронтовом торце верхнего барабана и на нижнем коллекторе фронтового экрана.

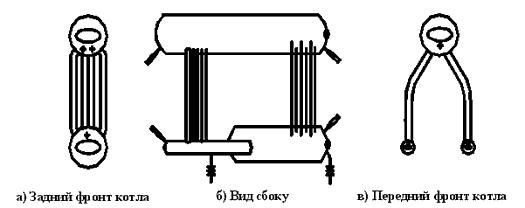

Рис. Б4.
Установка излучателей на котлах типа ДКВР

Рис. Б5.
Установка излучателей на коллектор заднего экрана котла ДКВР-10

Монтаж преобразователей на котлах типа ДЕ

    На рис. Б6 изображена схема установки излучателей на котлах типа ДЕ-4 - ДЕ-10. На обеих торцевых поверхностях каждого барабана устанавливаются излучатели в точках, показанных на рис. Б6-Б8. На котлах меньшей производительности устанавливается меньшее количество излучателей. Например, на котел ДЕ-4-14 достаточно установить одно устройство USP-900 по одному излучателю с торцов каждого барабана (аналогично схеме установки излучателей на барабаны котлов ДКВР - рис.Б4б.).

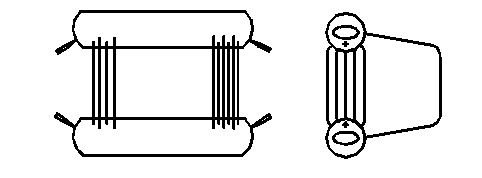

Рис. Б6.
Установка излучателей на котлах типа ДЕ4-ДЕ10

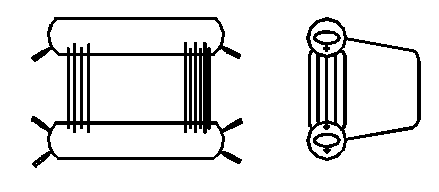

Рис. Б7.
Установка излучателей на котлах типа ДЕ16

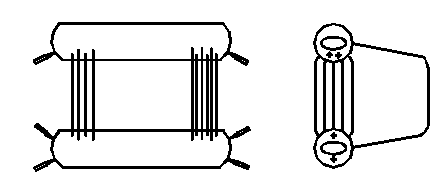

Рис. Б8.
Установка излучателей на котлах типа ДЕ25

Монтаж преобразователей на котлах типа Е-1/9

    Схема установки преобразователей на котле типа Е-1/9 показана на рис. Б9. Монтируются 4 преобразователя - по одному преобразователю на каждом барабане и по одному преобразователю на нижних коллекторах боковых экранов. Преобразователи могут быть установлены на верхних коллекторах, если их установка на нижних коллекторах по каким-либо причинам затруднена. При небольших отложениях возможна установка преобразователей только на барабанах или только на коллекторах.

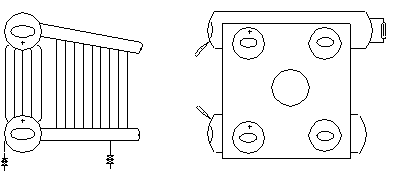

Рис. Б9.
Установка излучателей на котлах типа Е-1/9
